Procedimento de Integração: Simulador Rilix Coaster

A arquitetura de hardware dos simuladores Rilix VR compreende uma unidade computacional interna e uma placa controladora de I/O (Entrada/Saída) dedicada à gestão de periféricos.

16.1. Mapeamento da Placa Controladora (I/O) A placa de interface (I/O) encontra-se, via de regra, alojada no compartimento inferior do chassi ou nas imediações do validador de moedas físico.

• Proceda com a identificação dos bornes de entrada serigrafados como "Coin" ou "Credits", ou, alternativamente, rastreie o conector de interface no qual o moedeiro original está acoplado.

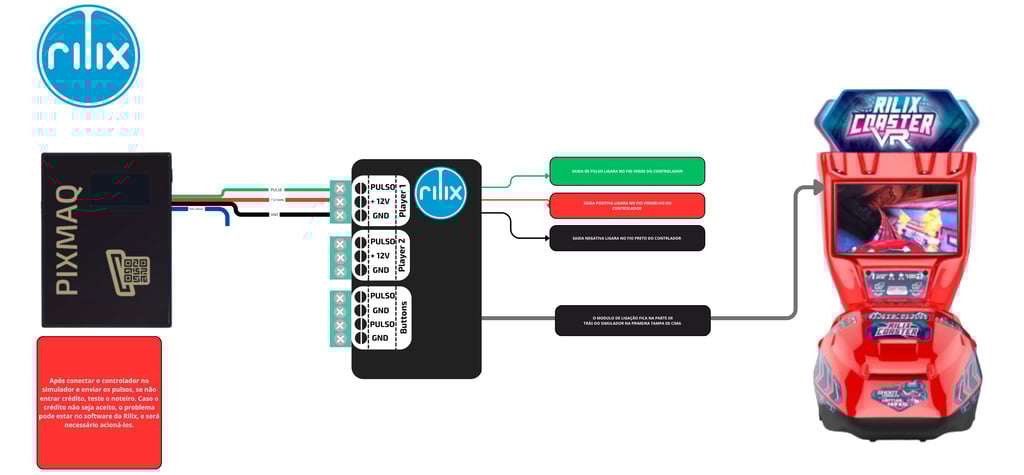

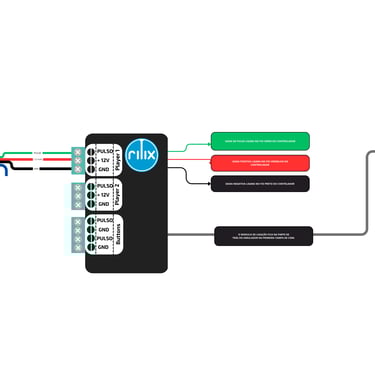

16.2. Diagrama de Interligação Elétrica O módulo PIXMAQ atua emulando o pulso elétrico (sinal de crédito) originalmente gerado por uma moeda.

• Tensão de Alimentação: O sistema requer alimentação de 12VDC. Recomenda-se derivar essa tensão da própria fonte de alimentação do simulador (sendo mandatória a aferição prévia de polaridade e tensão com um multímetro), ou utilizar uma fonte de alimentação externa independente.

• Interface de Sinalização (Acionamento a Contato Seco): A lógica de comunicação opera através do fechamento de contato do relé. Efetue as seguintes conexões:

  • Conecte o borne COMUM (COM) do relé do equipamento ao terminal de referência / aterramento (GND) da placa Rilix.

  • Conecte o borne Normalmente Aberto (NA) do relé ao terminal de entrada de SINAL (Coin) da placa Rilix.
