Mesas de Sinuca

Diretrizes de Integração: Automação de Mesas de Bilhar (Sinuca)

A implementação do módulo PIXMAQ em mesas de bilhar tem como objetivo a liberação automatizada do conjunto de esferas, condicionada à validação de pagamento via transação Pix. A mecânica de retenção das esferas é governada fundamentalmente por duas tipologias de atuadores: Solenoide (eletroímã) ou Motor de Passo acoplado à gaveta.

13.1. Arquitetura de Acionamento por Solenoide (Eletroímã) Nesta topologia, a unidade controladora gera um pulso elétrico responsável por energizar a bobina do eletroímã, desencadeando a ação mecânica que destrava a gaveta de retenção das esferas.

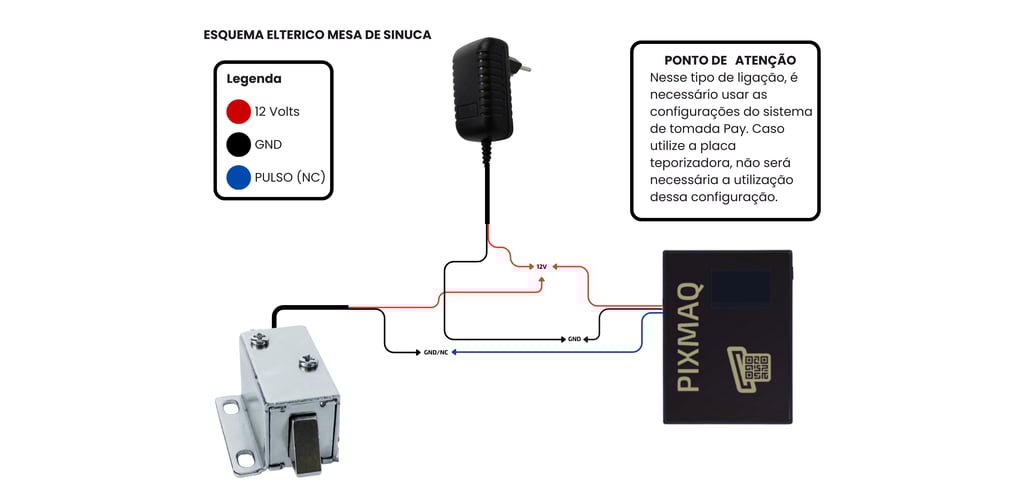

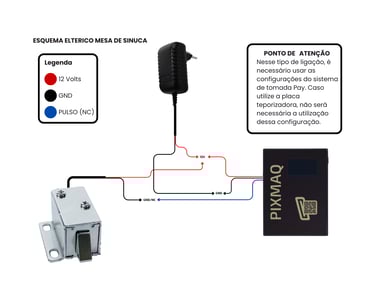

Esquema de Interligação Elétrica (Conforme Figura 10) A diagramação elétrica exige uma fonte de alimentação dedicada e a correta distribuição dos sinais de controle:

  • Alimentação (12VDC - Condutor Vermelho): A tensão de 12 Volts proveniente da fonte de alimentação deve ser ramificada, alimentando em paralelo o módulo PIXMAQ e um dos terminais do atuador solenoide.

  • Aterramento/Referência (GND - Condutor Preto): O referencial negativo da fonte deve ser conectado diretamente ao terminal GND do módulo PIXMAQ e ao circuito de retorno.

  • Sinal de Comando (PULSO NC - Condutor Azul): O sinal de acionamento, operando em lógica Normalmente Fechada (NC), é enviado pelo módulo PIXMAQ para fechar o circuito de aterramento/comando do solenoide (GND/NC), permitindo o fluxo de corrente na bobina quando ativado.

Parâmetros de Configuração de Sistema

  • Ponto de Atenção: Na execução desta topologia de ligação direta (sem interface intermediária), é mandatório parametrizar o PIXMAQ utilizando as "configurações do sistema de tomada Pay".

  • Exceção: Caso o projeto contemple a adição de uma placa temporizadora externa na arquitetura, o uso dessa configuração específica de software ("tomada Pay") torna-se desnecessário.

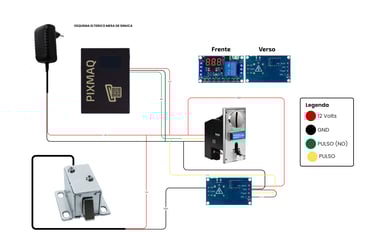

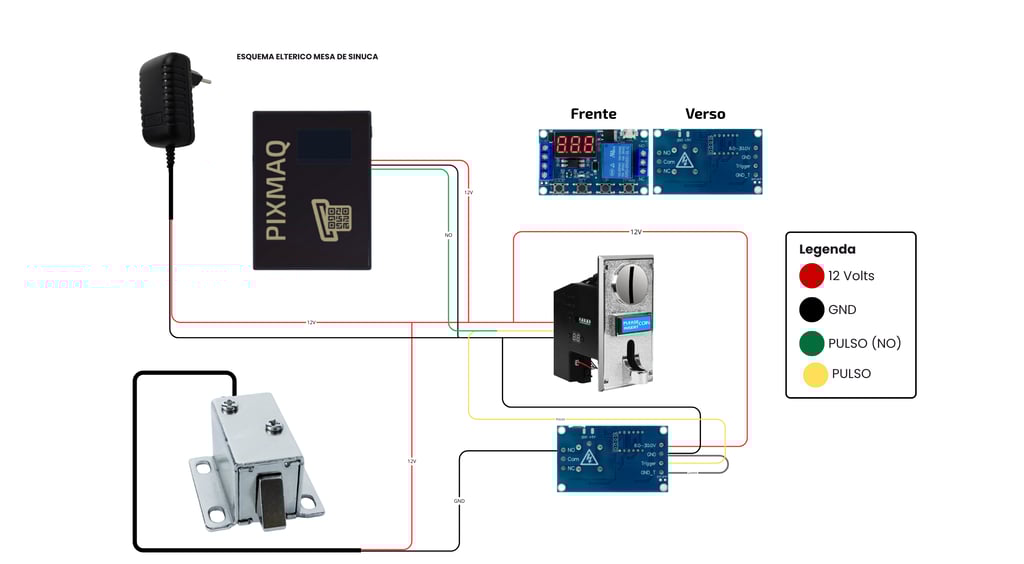

13.22. Acionamento via Placa Temporizadora Vale salientar que os preceitos e diagramas de instalação referentes ao uso de placa temporizadora são de aplicação validada e análoga também para a automação de máquinas dispensadoras de água.
