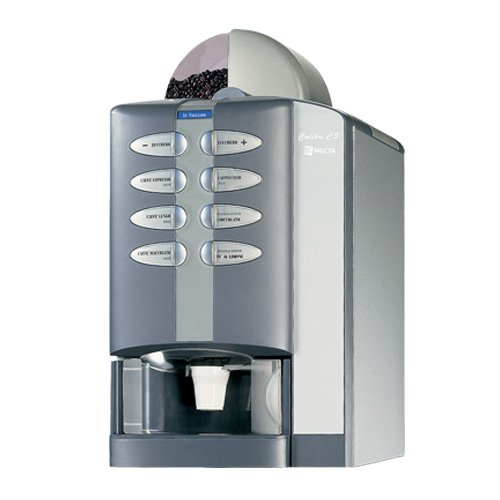

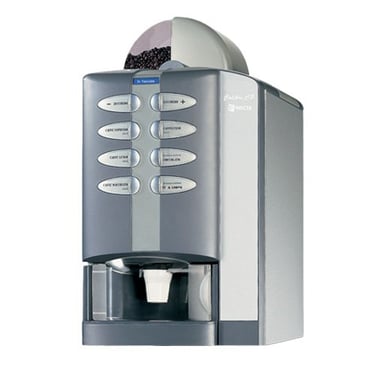

Integração do Controlador PIXMAQ - Necta Colibri

Este documento detalha os parâmetros técnicos para a integração do Controlador Universal PIXMAQ na máquina de vending Necta Colibri. A viabilidade de integração é total, operando através da simulação de periféricos de pagamento tradicionais.

1. Parâmetros de Tensão e Alimentação A arquitetura elétrica da linha Colibri segue um padrão estabelecido que permite uma integração direta:

  • Tensão de Entrada da Máquina: Operação padrão em 110V ou 220V AC.

  • Tensão de Operação Interna: O sistema de controle e os periféricos da Colibri operam em baixa tensão, tipicamente 12V ou 24V DC.

  • Alimentação do Controlador PIXMAQ: O módulo suporta alimentação via 5V (conexão USB) ou 12V DC. A alimentação pode ser extraída da fonte interna da máquina (com as devidas medições) ou através de uma fonte externa dedicada.

2. Lógica de Acionamento e Relé A integração é baseada na injeção de crédito via pulso elétrico no ponto de acionamento da máquina.

  • Saída do Controlador: O sistema dispõe de relé configurável para operação em estado NA (Normalmente Aberto) ou NF (Normalmente Fechado).

  • Compatibilidade de Sinal: O controlador PIXMAQ simula fisicamente a liberação de crédito gerada por um moedeiro ou noteiro padrão.

3. Protocolos e Comunicação As controladoras da Necta Colibri podem ser encontradas operando sob diferentes configurações:

  • Sistema de Pulso Direto: Configuração de integração mais direta e comum.

  • Protocolo Executivo: Suportado, exigindo a identificação dos pinos de acionamento.

  • Procedimento: A integração consiste em identificar os pinos de crédito/acionamento na placa principal ou chicote do validador. A saída do controlador PIXMAQ deve ser conectada em paralelo ou em substituição a estes contatos.

4. Fluxo de Operação do Sistema O ciclo operacional após a instalação segue o padrão abaixo:

  1. Leitura do QR Code Pix pelo usuário final.

  2. Validação da transação no servidor em nuvem.

  3. Atracamento do relé pelo Controlador PIXMAQ, gerando o pulso elétrico no tempo parametrizado.

  4. Reconhecimento do pulso pela placa da Colibri e consequente liberação mecânica do produto.

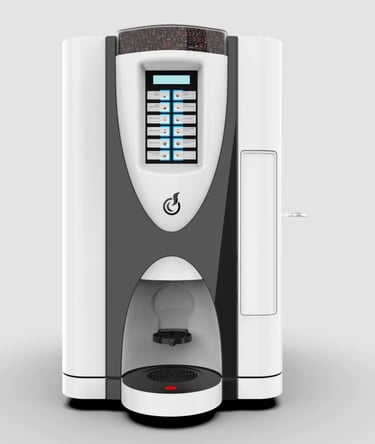

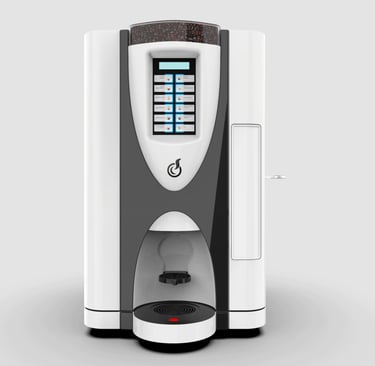

Integração do Controlador PIXMAQ - LeiSa Ry Bianchi

Este documento estabelece as diretrizes técnicas para a integração do Controlador Universal PIXMAQ nas máquinas multi-bebidas da linha LeiSa Ry Bianchi. A integração não interfere nas configurações mecânicas ou lógicas de preparo de bebidas da controladora principal.

1. Parâmetros de Tensão e Alimentação A infraestrutura elétrica da LeiSa Ry Bianchi exige atenção aos níveis de tensão nos periféricos:

  • Tensão de Entrada da Máquina: Padrão operacional típico de 220V AC (necessária verificação da placa de identificação).

  • Tensão de Operação Interna: O barramento de periféricos de pagamento da Bianchi opera estritamente em 24V DC.

  • Alimentação do Controlador PIXMAQ: O módulo requer alimentação de 5V (USB) ou 12V DC. Para aproveitar a alimentação interna da máquina (24V DC), é obrigatória a utilização de um módulo regulador de tensão (step-down) para rebaixar a tensão para 12V ou 5V, prevenindo danos ao controlador PIXMAQ. O uso de fonte externa 12V independente também é homologado.

2. Lógica de Acionamento e Relé O controlador atua diretamente na interface de leitura de saldo da máquina.

  • Saída do Controlador: Relé embarcado com parametrização para contatos NA (Normalmente Aberto) ou NF (Normalmente Fechado).

  • Compatibilidade de Sinal: O hardware PIXMAQ emula o pulso elétrico de um dispositivo validador de moedas ou cédulas tradicional.

3. Protocolos e Comunicação As placas da linha Bianchi possuem ampla compatibilidade com protocolos de pagamento:

  • Protocolo Executivo (MDB/Executive): Padrão de fábrica predominante nestes equipamentos.

  • Sistema de Pulso (Paralelo): Disponível mediante configuração da máquina para acionamento direto.

  • Procedimento: A instalação requer a localização da interface MDB ou do conector dedicado ao validador de moedas. Os contatos do relé atuarão diretamente na linha de crédito desta interface, liberando o saldo correspondente no painel da máquina.

4. Fluxo de Operação do Sistema A rotina de validação e liberação ocorre em quatro etapas automatizadas:

  1. Seleção da bebida e escaneamento do QR Code Pix.

  2. Confirmação do pagamento processada via sistema em nuvem PIXMAQ.

  3. Fechamento do relé pelo Controlador, enviando o pulso de crédito à interface de pagamento.

  4. Leitura do crédito pela placa da LeiSa Ry Bianchi e autorização para o preparo da bebida.
